مولد الأوكسجين PSA
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Eco-Tech |
| إصدار الشهادات | CE ISO13485 ISO9001 |
| رقم الموديل | ECO-25 |
| وثيقة | كتيب المنتج PDF |
93% نقاء 25Nm3/H مولد الأكسجين عالي النقاء / معدات توليد الأكسجين محطة توليد الأكسجين
وصفمولد الأكسجين PSA

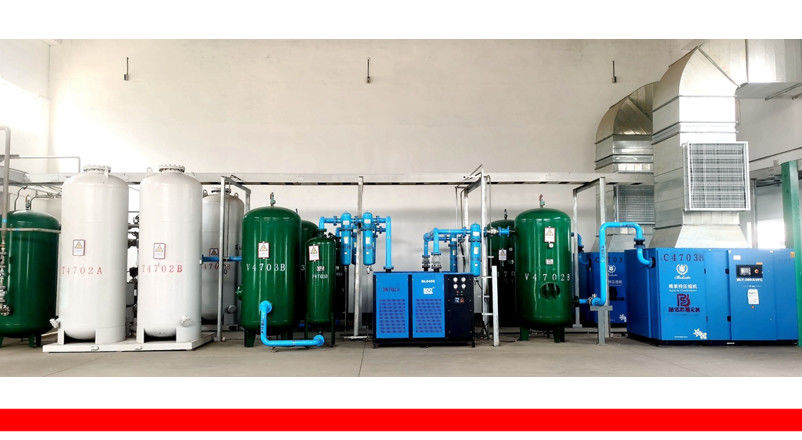

مولد الأكسجين PSAيتكون من ضاغط الهواء المسمار، مجفف الهواء، المرشحات، خزانات العازلة،الأكسجينgمولد الطاقة، نظام التحكم في الكهرباء ومحطة ملء أسطوانة الأكسجين الاختيارية. يتم تثبيت النظام الكامل واختباره في المصنع ، والوصول إلى مشروع العميل مفتوحة.
بي بي في حاوياتالأكسجين gمولد الطاقة يمكن خلعه، ويجعل التثبيت في الموقع والتشغيل سهلة جدا. يمكن أن توفر أيضا تكلفة لتزيين تكلفة غرفة الآلات.
الميزات الرئيسية لمولد الأكسجين PSA
PB PSA مولد الأكسجين تحديد الطراز
| نطاق مولد الأكسجين PSA | |||||||
| النموذج | تدفق O2 (Nm3/h) | تدفق الأوكسجين (LPM) | أسطوانة معادلة-7m3 ((في اليوم رقم) | قوة مع مكبر ((Kw) | الطاقة بدون HPBC ((Kw) | النقاء | تحميل |
| PB-5 | 5 | 83 | 17 | 13 | 9 | 93%±3% | الـ LCL |
| PB-10 | 10 | 167 | 34 | 22 | 16.5 | 93%±3% | LCL/20GP |
| PB-15 | 15 | 250 | 51 | 28 | 20.5 | 93%±3% | LCL/20GP |
| PB-20 | 20 | 333 | 68 | 43 | 32 | 93%±3% | 20مقر/40مقر |
| PB-25 | 25 | 417 | 85 | 43 | 32 | 93%±3% | 20مقر/40مقر |
| PB-30 | 30 | 500 | 102 | 55 | 40 | 93%±3% | 20مقر/40مقر |
| PB-40 | 40 | 667 | 136 | 63 | 48 | 93%±3% | المقر الرئيسي |
| PB-50 | 50 | 833 | 170 | 76 | 57.5 | 93%±3% | المقر الرئيسي |
| PB-65 | 65 | 1083 | 221 | 101 | 79 | 93%±3% | 40OT |
| PB-80 | 80 | 1333 | 272 | 145 | 115 | 93%±3% | 40FR |
| PB-90 | 90 | 1500 | 306 | 181 | 144 | 93%±3% | 40FR |
| PB-100 | 100 | 1667 | 340 | 214 | 177 | 93%±3% | 40FR |
| PB-120 | 120 | 2000 | 408 | 247 | 203 | 93%±3% | 40FR+20GP |
| PB-150 | 150 | 2500 | 510 | 263 | 218 | 93%±3% | 40FR+20GP |
مبادئ عمل مولد الأكسجين PSA
| المواصفات التقنية لمصنع الأكسجين PB-25 PSA | ||||||
| الكثير | البند | الوصف / المواصفات | ||||
| 1 | النموذج/مكان التصنيع | PB-25 | الصين | |||
| 2 | مبدأ صنع الأكسجين | الـ PSA الـ Pressure swing adsorption PSA التغيير في الضغط (مكونات افتتاحية) | ||||
| 3 | التطبيق | مكان العملية | في الداخل | |||
| البيئة | درجة حرارة البيئة | الحد الأدنى -5 درجة مئوية / الحد الأقصى 50 درجة مئوية / درجة حرارة التصميم 37 درجة مئوية | ||||
| الرطوبة المحيطة | الحد الأدنى 40%RH الحد الأقصى 90%RH | |||||
| 4 | السعة | 25 | Nm3/hr | |||
| 5 | نقاء غاز الأكسجين | 93% ±3% اختبار عند مخرج مولد الأكسجين PSA | ||||
| 6 | مستشعر نقاء الأكسجين | HT-TA530 مجموعة واحدة | ||||
| 7 | مقياس تدفق الأكسجين | مقياس تدفق اليابان SMC 1 مجموعة | ||||
| 8 | ضغط الهواء المضغوط | 0.55~0.7 Mpa | ||||
| 9 | محتوى زيت المدخل | ≤ 0.001mg/m3 | ||||
| الغبار المتبقي | ≤0.01um | |||||
| المياه المتبقية | ≤0.069mg/m3 | |||||
| 10 | نقطة الندى الجوية عند دخول الهواء | -15 درجة مئوية | ||||
| 11 | الطلب على الهواء المضغوط النظيف | 5.0 م3/دقيقة | أوصي بضغط الهواء | 30 كيلوواط 5.0 م3/دقيقة 8بار | ||
| 12 | قطر المدخل | DN40 | ||||
| 13 | قطر المخرج | DN15 | ||||
| 14 | درجة حرارة المدخل القصوى | ماكس 30 درجة مئوية | ||||
| 15 | نطاق ضغط العمل المسموح به | من 7.5 كغ / سم2 إلى 9.9 كغ / سم2 | ||||
| 16 | نموذج/مصدر جراب الكربون الجزيئي | JLOX-500 | ||||
| 17 | أنبوب جسد البرج | مجموعتان | ||||
| 18 | خزان الهواء والأكسجين العازل | خزان التخزين بالأنابيب | ||||
| 19 | خزان الأدوات، صامت | أجهزة الصمت PB ≤55dB ((A)) | ||||
| 20 | العلامة التجارية/المصدر للصمام الكهربائي | AirTAC | 9 مجموعات | |||
| 21 | العلامة التجارية/المصدر للصمامات الهوائية | التكنولوجيا البيئية | 9 مجموعات + 2 مجموعات | |||
| 22 | نظام التحكم | إمدادات الطاقة التحكم | 0.2كيلوواط/مجموعة 220 فولت 50 هرتز | |||
| PLC | سيمنز PL Smart S7-200 أو ميتسوبيشي PLC متكاملة | |||||
| صندوق كهربائي | مدمج | مجموعة واحدة | ||||
| الشاشة الملموسة | MCGS 7 بوصة أو ميتسوبيشي مدمجة PLC مع شاشة | |||||
| 23 | الحجم LxWxH (ملم) / الوزن: ((كغ) | حوالي: 1800*1000*2300// 1300 كجم | ||||
-الميزات القياسية
-الميزات الاختيارية
-التطبيقات...
ـ ـ ـ ـ
عشرة أسئلة شائعة حول مولدات الأكسجين PSA
1ما هو مركز الأكسجين لـ (PSA) ؟
مركز أوكسجين PSA هو جهاز يفصل ويطهر الأوكسجين عالي النقاء من الهواء باستخدام تكنولوجيا امتصاص التأرجح الضغط (PSA).يستخدم مسامح المصفاة الجزيئية لتحقيق فصل وتطهير الأكسجين بناءً على خصائص الامتصاص التفاضلية للأكسجين والنيتروجين في المصفاة الجزيئية.
2-كيف يعمل مركز الأكسجين لـ (بي إس إيه) ؟
يستند مبدأ عمل مركز الأكسجين PSA إلى خصائص امتصاص المصفاة الجزيئية. إنه يدور الهواء المضغوط ويمر به من خلال سرير مصاصات المصفاة الجزيئية.جزيئات النيتروجين يتم امتصاصها على الجرعة، في حين أن جزيئات الأكسجين تمر من خلال، وبالتالي تحقيق فصل وتنقية الأكسجين.
3ما هي مزايا مركز أوكسجين PSA؟
تركيزات الأكسجين PSA لديها العديد من المزايا:
يمكنهم توليد الأكسجين عند الطلب في الوقت الحقيقي، مما يلغي الحاجة إلى تخزين الأكسجين.
من السهل تشغيلهم وصيانتهم
يمكن استخدامها في الأماكن المغلقة دون الحاجة إلى أنابيب الغاز الخارجية.
إنها تنتج أوكسجين عالي النقاء، مناسبة للتطبيقات الطبية.
4ما هي الاستخدامات الرئيسية لمركز الأكسجين PSA؟
5ما هي نقاء الأكسجين التي يمكن تحقيقها مع مركز الأكسجين PSA؟
عادة ، يمكن لتركيزات الأكسجين PSA توفير الأكسجين بنقاء 93٪ أو أعلى.يمكن زيادة نقاء الأكسجين من خلال عمليات تنقية الأكسجين الإضافية.
6-هل مركز أوكسجين الـ (بي إس إيه) يحتاج إلى صيانة؟
نعم، مركزات الأكسجين PSA تتطلب صيانة منتظمة وصيانة لضمان تشغيلها السليم وطول عمرها.واستبدال المستنشاقات، من بين أمور أخرى
7ما هو مستوى ضجيج مركز الأكسجين PSA؟
تركيزات الأكسجين PSA عادة ما يكون لها مستويات ضوضاء منخفضة ، عادة ما تكون أقل من 50 ديسيبل. ومع ذلك ، قد يختلف مستوى الضوضاء اعتمادا على نموذج وعلامة تجارية المركز ،لكن معظمها مصممة للعمل بهدوء.
8هل يحتوي مركز الأكسجين على مصدر طاقة؟
نعم، مركزات الأكسجين PSA تتطلب مصدر طاقة للعمل بشكل صحيح. عادة، فإنها تحتاج إلى أن تكون متصلة إلى مصدر الطاقة 220 فولت AC مع تردد 50 هرتز.
9هل يحتاج مركز أوكسجين PSA إلى مصدر هواء مضغوط؟
نعم، مركز الأكسجين PSA يحتاج إلى أن يكون مجهزا بمصدر الهواء المضغوط. فإنه يستخدم الهواء المضغوط كمادة أولية للأكسجين لعمله.
10هل من الضروري استبدال المستنشاقات بشكل متكرر في مركز أوكسجين PSA؟
الامتصاصات هي مكونات حاسمة في مركز أوكسجين PSA ، ومدة عمرها طويلة بشكل عام ، تستمر عدة سنوات. ومع ذلك مع مرور الوقت ومع زيادة الاستخدام ،المستنشاقات تفقد فعاليتها تدريجياً وتحتاج إلى فحص واستبدالها بشكل دوريدورة استبدال محددة تعتمد على الاستخدام ونموذج مركز الأكسجين، لذلك يوصى باتباع إرشادات الشركة المصنعة للعمل بشكل صحيح.
