عداد تدفق ABB
>
|
| اسم العلامة التجارية | ABB |
| رقم الموديل | FCB430 و FCB450 |
| وثيقة | كتيب المنتج PDF |

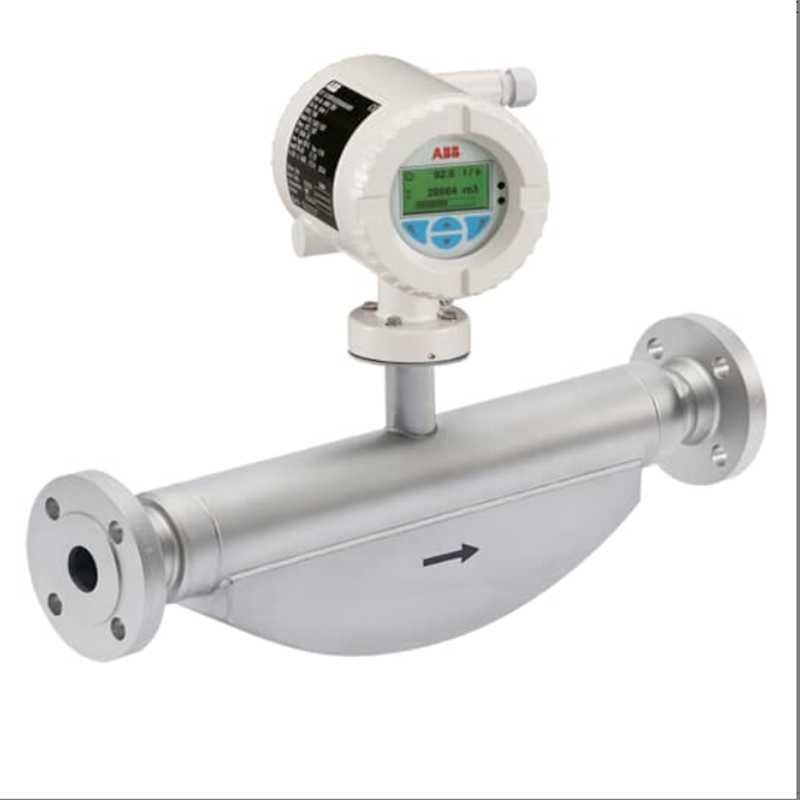

مقياس تدفق كتلة كوريوليس(كوريوليس ماستر)FCB430 و FCB450
كوريوليس ماستتتميز سلسلة FCB400 من مقاييس تدفق الكتلة الكميكة Coriolis بانخفاض ضغط منخفض ، وقدرة عالية ، وعرض ABB المشترك البديهي ، وخمسة إدخالات / إخراجات وحدات وبروتوكولات اتصال مختلفة ،الآن مع OIML R117 وموافقة MID.
مع عدم وجود متطلبات للأنابيب الصعودية أو الهبوطية، يمكن تثبيت مقاييس تدفق كوريوليس المدمجة في المساحات الضيقة، مما يتيح تطبيقات لم تكن ممكنة من قبل.
| جهاز استشعار | ||||
| النموذج | التصميم القياسي FCB400 | التصميم الصحي FCH400 | ||
| الهيكل | تصميم التثبيت المتكامل، تصميم التثبيت عن بعد | |||
| دقة القياس للسوائل | FCB430 | FCB450 | FCH430 | FCH450 |
| تدفق الكتلة* | 0.4%0.25 و 0.2% | 00.1% و 0.15% | 0.4٪0.25٪ و 0.2٪ | 00.1% و 0.15% |
| تدفق الحجم* | 0.4%0.25 و 0.2٪ | 0.15% و0.11% | 0.4%0.25 و 0.2% | 0.15% و 0.11% |
| الكثافة | 0.01كيلوغرام/لتر | 0.002kg/l 0.001kg/l (اختياري) 0.0004kg/l (اختياري) |
0.01كيلوغرام/لتر | ·0.002kg/l 0.001 كجم/لتر (اختياري) 0.0004kg/l (اختياري) |
| الحرارة | 1K | 0,5K | 1K | 0,5K |
| دقة القياس للغازات* | 1% | 0.5٪ | 1% | 0.5٪ |
| وسيلة قياس مقبولة درجة الحرارة Tmedlum |
-50 إلى 160 درجة مئوية (-58 إلى 320F) |
-50 إلى 205 درجة مئوية (-58 إلى 400F) |
-50 إلى 160 درجة مئوية (-58 إلى 320F) |
-50 إلى 205C (-58 إلى 400F) |
| اتصال العملية | ||||
| شظايا الدين 2501/ EN 1092-1 | DN 10 إلى 200؛PN 40 إلى PN 160 | 一 | ||
| شاشة ASME B16.5 | DN 2/1 إلى 8 بوصة؛ CL150 إلى CL1500 | 一 | ||
| فليانج | DN 10 إلى 200: JIS 10K إلى 20K | 一 | ||
| أدوات الأنبوب DIN 11851 | DN 10 إلى 100 (3/8 إلى 4 بوصة) | DN 20 إلى 100 (% إلى 4 بوصة) | ||
| تثبيت الأنابيب SMS 1145 | DN 25 إلى 80 (1 إلى 3 بوصة) | 一 | ||
| المقبض الثلاثي DIN 32676 ((ISO2852) ثنائي المقبض BPE |
DN 15 إلى 100 (1/4 إلى 4 بوصة) DN3/8 إلى 4 بوصة |
DN 20 إلى 100 (%4 إلى 4 بوصة) DNW: إلى 4 بوصة |
||
| الخيوط الإناث DIN ISO 228 وASME B 120.1 | DN15؛PN100 | 一 | ||
| الاتصالات الأخرى | عند الطلب | بناء على الطلب | ||
| المواد الرطبة | الفولاذ المقاوم للصدأ1.4435 أو 1.4404 ((AISI 316L) ، سبيكة النيكل C4/C22 | الفولاذ المقاوم للصدأ، الملمع 1.4404 (AISI 316L) أو 1.4435 ((AISI 316L) | ||
| تصنيف IP | تصميم التثبيت المتكامل: IP 65 / IP 67 ، NEMA 4X تصميم الصعود عن بعد: IP 65 / IP 67 / IP 68 (المستشعر فقط ، عمق الغوص: 5m) ، NEMA 4X |
|||
| الموافقات | ||||
| الحماية من الانفجار | الـ ATEX/IECEx/UKEX/cFMus /EAC-Ex | المواصفات المختلفة: | ||
| الموافقات الصحية | 一 | تتوافق مع FDA | ||
| علم القياس القانوني | OIML R117 ، MID ، أجهزة للمقاييس القانونية وفقًا لـ API / AGA | |||
| الموافقات الأخرى | في www.abb.com/flow أو عند الطلب. | |||
| إشارة الدقة في % من القيمة المقاسة | ||||
سلسلة FCB400 توفر:
الـ FCB450 يضيف:
المواصفات العامة:
