جهاز نقل مستوى الموجات فوق الصوتية LST200

قياس المستوى هو شرط رئيسي في العديد من الصناعات حيث هناك حاجة إلى بيانات دقيقة حول مستويات السائل لأغراض تتراوح من إدارة التخزين إلى الإبلاغ.في تطبيقات معالجة المياه والمياه العادمة، حيث يمكن استخدام عشرات من أجهزة المستوى، منتج يقدم تشغيل بسيط، والتشغيل الموثوق به، والوصول السريع والصيانة السهلة يوفر قيمة كبيرة للعملاء.

تم تطويرها بالتعاون مع عملائنا واستنادًا إلى خبرة ABB الواسعة في قياس المستوى ، يوفر جهاز إرسال المستوى بالموجات فوق الصوتية LST200حل ذكي وموثوق به لقياس المستوىيحتوي على تصميم وحدات، LST200 تستخدم أحدث التطورات في تكنولوجيا الاستشعار الرقمي،بما في ذلك شريحة ذكية مدمجة وواجهة لترقية مع طرق اكتساب البيانات الحديثة في المستقبل مثل NB-IoT، مما يوفر الفوائد الكاملة للرقمنة لتحسين القياس وتبادل البيانات.

قياس المستوى هو شرط رئيسي في العديد من الصناعات حيث هناك حاجة إلى بيانات دقيقة حول مستويات السائل لأغراض تتراوح من إدارة التخزين إلى الإبلاغ.في تطبيقات معالجة المياه والمياه العادمة، حيث يمكن استخدام عشرات من أجهزة المستوى، منتج يقدم تشغيل بسيط، والتشغيل الموثوق به، والوصول السريع والصيانة السهلة يوفر قيمة كبيرة للعملاء.

تم تطويرها بالتعاون مع عملائنا واستنادًا إلى خبرة ABB الواسعة في قياس المستوى ، يوفر جهاز إرسال المستوى فوق الصوتي LST200حل ذكي وموثوق به لقياس المستوىيحتوي على تصميم وحدات، LST200 تستخدم أحدث التطورات في تكنولوجيا الاستشعار الرقمي،بما في ذلك شريحة ذكية مدمجة وواجهة لترقية مع طرق اكتساب البيانات الحديثة في المستقبل مثل NB-IoT، مما يوفر الفوائد الكاملة للرقمنة لتحسين القياس وتبادل البيانات.

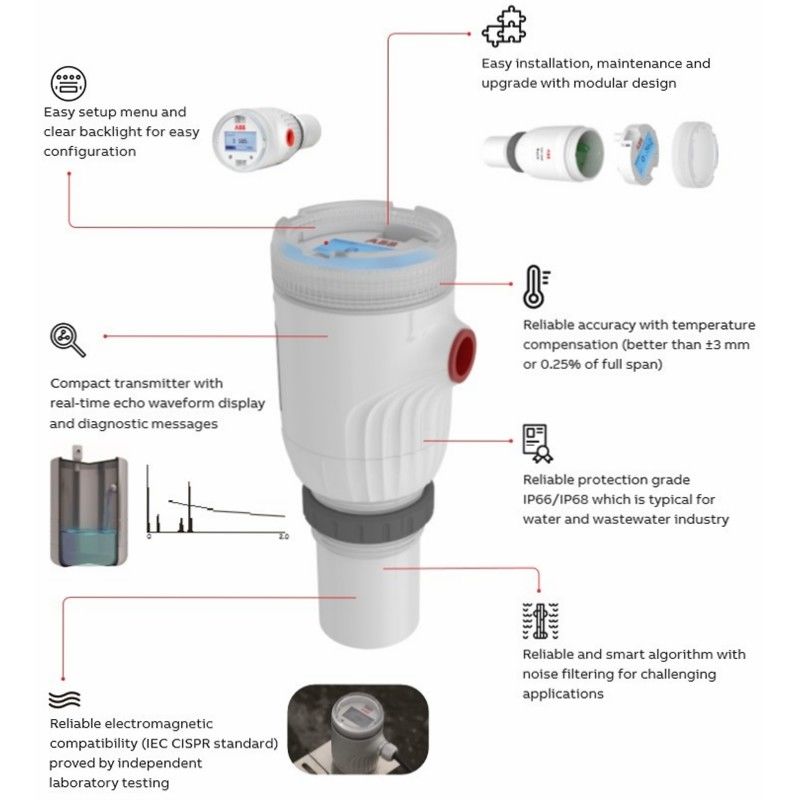

الخصائص:

سهلة الاستخدام
• قائمة الإعداد السهلة والإضاءة الخلفية الواضحة لسهولة التكوين
• سهولة التثبيت والصيانة والترقية مع تصميم وحدات

ذكي وموثوق به
• جهاز إرسال مضغوط مع عرض أشكال موجات الصدى في الوقت الحقيقي ورسائل التشخيص
• دقة موثوقة مع تعويض درجة الحرارة (أفضل من ±3 ملم أو 0.25٪ من كامل المدى)
• خوارزمية موثوقة وذكية مع تصفية الضوضاء للتطبيقات الصعبة
• درجة حماية موثوقة IP66 / IP68 التي هي نموذجية لصناعة المياه والصرف الصحي
• التوافق الكهرومغناطيسي الموثوق به (معيار IEC CISPR) المثبت باختبار مختبر مستقل

المواصفات التقنية

القياس
• نطاق القياس
0.35 إلى 8.00 متر (13.78 إلى 314.96 بوصة)
ملاحظة:
يمكن لظروف التشغيل أن تضعف الموجات فوق الصوتية، مما قد يقلل من نطاق القياس. استشر ABB للتطبيقات التي تنطوي على المواد السائبة، والبخار الثقيل أو الغبار، والاضطرابات القوية أو الرغوة.
• زاوية الشعاع
(@ -3 ديسيبل ، زاوية كاملة): 10 درجة
• دقة وتكرار
±3 ملم أو 0.25% من المسافة الكاملة، أيهما أكبر
ملاحظة:
يتم ضمان الدقة والاستقرار من خلال الخوارزمية بما في ذلك تعويض درجة الحرارة ، وجهاز تنظيم GAP ومرشح الضوضاء.
• القرار
1 ملم
• وقت التحديث
2 ثانية

بيانات كهربائية
• المحطات
أقصى قطر عرضي للكابل: 1.5 ملم مربع (AWG 16)
• إمدادات الطاقة
LST200-الأساسية: 15 إلى 30 VDC.
LST200-LCD: 19 إلى 30 VDC.
ريبل: 5٪ كحد أقصى
• استهلاك الطاقة
60mW إلى 600mW
• إنتاج التناظري
مخرج سلكين: 4 إلى 20 مآ متعلقة بالمستوى/ المسافة/ الحجم/ التدفق، تعويض كامل لتأثيرات درجة الحرارة
• شاشة LCD متكاملة (اختياري)
الضوء الخلفي الأزرق ، عرض ارتفاع 6 مم مع الرسم البياني للشرائط
البرمجة البسيطة ذات الزرين مع قائمة إعداد سهلة تمكن من التكوين السريع
شكل الموجة في الوقت الحقيقي
رسالة تشخيص
مؤشر التدفقات الإجمالي والفعلي
اللغة: الإنجليزية والصينية

البيانات الميكانيكية
• غطاء و غطاء أجهزة الاستشعار: PC (البوليكاربونات)
ملاحظة: يجب التحقق من التوافق الكيميائي للمستشعرات
قبل التثبيت
• الأبعاد
90 × 81 × 209 ملم (3.56 × 3.19 × 8.24 بوصة)
• وزن
680 غرام
• دخول الكابلات
M20 × 1.5 حفرة متداخلة للكابلات، مباشرة على السطح
• ربط العمليات
M56x3.0طول 35 ملم

بيانات بيئية
• التوافق الكهرومغناطيسي
· IEC 61326-1 جدول 2
· CISPR الفئة ب
• حماية الملكية الفكرية
IP66/67 وفقًا لمعيار EN 60529
تصنيف IP68 يصل إلى 2 متر لمدة 24 ساعة في درجة حرارة الغرفة
• الحرارة
-30 إلى 60 درجة مئوية (-22 إلى 140 درجة فهرنهايت) ، وفقًا لمعيار EN 60068-2-14
-20 إلى 60 درجة مئوية (-4 إلى 140 درجة فهرنهايت) للعرض
• الرطوبة
الرطوبة النسبية: تصل إلى 100٪
• ضغط جهاز الاستشعار
قياس وظيفي من -4 إلى 44 psi
(-0.25 إلى 3.0 بار)
• مقاومة الاهتزاز
عشوائي: وفقًا لمعيار EN 60068-2-64
الصدمة: IEC 60068-2-27
• فئة المناخ
اختبار IEC 60068-2-38 Z/AD
