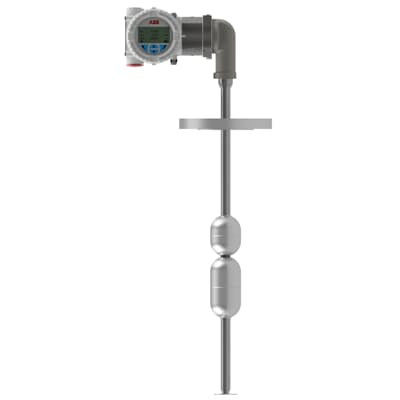

جهاز إرسال مستوى مقناطيسي LMT100
  • جهاز إرسال مستوى مقناطيسي LMT100
جهاز إرسال مستوى مقناطيسي LMT100

جهاز إرسال مستوى مقناطيسي LMT100

اسم العلامة التجارية ABB
رقم الموديل LMT100
وثيقة كتيب المنتج PDF
تفاصيل المنتج
وصف المنتج

تحديد مستوى السائل بدقة عالية ومستوى الواجهة

سلسلة LMT من أجهزة إرسال المستوى هي مجموعة وحدات من أجهزة الإرسال الإلكترونية المتقدمة القائمة على المعالجات الدقيقة ، تستخدم تقنيات مستشعرات متعددة.يتم توفير قياس دقيق وموثوق به لمستوى السائل والواجهة حتى في أكثر البيئات الصناعية صعوبة وخطورةLMT100 متوفر أيضا مع قياس درجة الحرارة الاختيارية.

نظرة عامة

يستند LMT100 إلى مبدأ القص المغناطيسي.

1إلكترونيات الجهاز تولد تيار طاقة منخفضة
النبض في فترات محددة.
2النبضات الكهربائية تخلق حقل مغناطيسي
يسافر أسفل سلك متخصص داخل أنبوب الاستشعار.
3التفاعل بين المجال المغناطيسي حول السلك
والطوف المغناطيسي يسبب موجة إجهاد تدورية
ليتم تحفيزها في السلك. هذا التواء ينتشر
على طول السلك بسرعة معروفة، من موقع
الطوافة المغناطيسية و نحو طرفي السلك
4عنصر استشعار براءة اختراع وضعت في جهاز الإرسال
الجمعية تحويل الالتواء الميكانيكي المستلم
إلى نبضة عودة كهربائية.
5الالكترونيات القائمة على المعالجات الدقيقة
الوقت المنصرم بين نبضات البداية والعودة
(وقت الطيران) ويحولها إلى مقياس الموقف
والذي يتناسب مع مستوى العائمة.

يتم تفضيل LMT100 ل:
• قياس الواجهة
• أداء استثنائي مع المستحلب
• القياس بالرغوة على طبقات سطح السائل
• الهيدروكربونات ومكافحة الكيماويات

الخصائص:

  • دقة عالية: 0.01% من المقياس الكامل أو + 1.27 ملم
  • لا يتطلب أبدا إعادة معايرة: وضعه ونسيان ذلك
  • جهاز استشعار متفوق (البراءة رقم 5)473245)
  • إشارة محلية مع عرض HMI
  • حجرة مزدوجة مع حقل منفصل
    المقصورة النهائية
  • الحلقة تعمل بطول مسبار 22m (75ft)
  • قياس المستوى الإجمالي و/أو مستوى الواجهة
  • الضغط إلى 165.48 بار (2400 psig) Std 124.1 بار (1800 psig)
  • نطاق درجة الحرارة: من -195.5 إلى 426.6 درجة مئوية (من -320 إلى 800 درجة فهرنهايت)
    مع خيارات
  • وحدة إلكترونية قابلة للاستبدال / الترقية في الميدان
  • مرشح RFI/EMI مدمج
  • الاتصالات الرقمية

الخيارات:

  • إشارات مستوى اثنين
  • تقنية التطوير والتطوير لقياس درجة حرارة العملية
  • نافذة مشاهدة زجاجية
  • 316/L الحجرة من الفولاذ المقاوم للصدأ
  • جدول خطية من 21 نقطة

البيانات

جهاز إرسال إلكتروني

قابلية التكرار± 0.005٪ من النطاق الكامل أو 0.305 مم (0.012 بوصة) ، أيهما أكبر
غير خطية:± 0.01٪ من النطاق الكامل أو 0.864 ملم (0.034 بوصة) ، أيهما أكبر
دقة القياس:± 0.01% من النطاق الكامل أو 1.27 ملم (0.050 بوصة) ، أيهما أكبر
فولتاج التغذية:12 إلى 42 Vdc - 4-20mA حلقة HART تعمل بالطاقة
الخروج / الاتصالات:4-20mA HART7®
واجهة المستخدم:العرض التفاعلي، DTM، EDDL مع NE107 الرسائل
استهلاك الطاقة:
4-20mA: عند 36.0 Vdc - 3.6mA 0.13 واط؛ 21mA 0.76 واط
عند 12.0 Vdc - 3.6mA 0.043 واط؛ 21mA 0.25 واط
وضع HART (4.0mA): عند 36.0 Vdc 0.144 واط
عند 12.0 Vdc 0.048 واط
المقاومة القصوى للخط:
4-20mA: عند 36.0 Vdc و 21mA، 1142 ohm*
عند 24.0 Vdc و 21mA، 571 أوم
عند 12 Vdc و 21mA، < 72 أوم**
* الحد الأقصى المسموح به مع اتصالات HART® هو 700 أوم
** انظر الرسم البياني للتيار/ المقاومة
وضع HART (4.0mA):< 650 إلى 700 أوم
حماية القطبية:4-20mA، الديود في سلسلة مع الحلقة، FOUNDATION Fieldbus و Profibus PA،
القطبية غير حساسة
معدل التحديث:10 قياسات في الثانية
الحد الأدنى لمدى القياس:76.2 ملم (3.0 بوصة) ، استشارة المصنع إذا كان هناك حاجة إلى امتداد أصغر
التخفيفالمجال قابل للتعديل، النطاق: 0.1 إلى 60 ثانية
إنتاج الإنذار:NE43، البرمجيات أو الأجهزة قابلة للاختيار. مستوى أعلى (21 مآ) أو مستوى أسفل (3.6 مآ)
قمع الطفرةالقمع الكامل للزيادة المتوفرة مع رمز الخيار S1
درجة حرارة الغرفة:-40 إلى 85 درجة مئوية (-40 إلى 185 درجة فهرنهايت)
الرطوبة:من 0 إلى 100٪ RH
خطية:جدول 21 نقطة متاح
مستشعر درجة الحرارة (اختياري):1000 أوم Pt RTD، رمز الخيار SER أو STL
فئة تحمل درجة الحرارة:IEC 60751 الفئة B ، + (0.3+0.005[t]) ، -700 إلى 2300C
المرفق:حجرة مزدوجة
مادة الحجرة:الصب الألومنيوم منخفض النحاس مع طبقة مسحوق أو 316 الفولاذ المقاوم للصدأ
مادة علامة الجهاز:الصلب المقاوم للصدأ AISI 316
اتصال كهربائي:اثنين من M20 x 1.5 أو اثنين 1/2 بوصة.
حماية الدخول:IP66، NEMA 4X

ملاحظات:
1 يتم تسجيل دقة القياس في ظروف البيئة المحيطة بالمصنع (23.88 ° F +/-5.6 ° C (75 ° F +/-10 ° F)) باستخدام مغناطيس للتعديل. قد يتأثر الدقة أيضًا بعوامل أخرى مثل العائمة
التشنج، التثبيت، ظروف العملية والظروف البيئية.
2 بعض الموافقات الوكالة قد تختلف.
HART® هي علامة تجارية مسجلة لمجموعة FieldComm

أنبوب المستشعر

المواد:
المعيار: 316/L الفولاذ المقاوم للصدأ
الخيارات: سبيكة 20 ، Hastelloy® C-276 ، FEP-TEFLON® مغطاة ، مطلية بالكهرباء 316 / 316L المقاوم للصدأ
الفولاذ، غيرها عند الطلب

درجة حرارة العملية:
المعيار: من -15.5 إلى 121.1 درجة مئوية (من -320 إلى 250 درجة فهرنهايت)
الخيارات: حتى 427 درجة مئوية (800 درجة فهرنهايت) مع الخيارات

ضغط العملية:
المعيار: -1.0 إلى 124.1 بار @ 149oC (-14.7 إلى 1800 psig @ 300oF)
الخيارات: 165.47 بار (2400 psig) أقصى مع نوع مسبار HP

طول المسبار:
المعيار: 304.8mm إلى 9.14m (1 إلى 30 قدم)
الخيارات: 22.86m (75ft) الحد الأقصى w / W7 مسبار مرن في جهاز الاستشعار جيدا

معدل تحمل طول المسبار:
المعيار/الخيارات: ± 3.2 ملم (0.125 بوصة) حتى 3.0 م (10 أقدام) ؛ +/- 6.4 ملم (0.25 بوصة) حتى 6.0 م (20 قدم) ؛ ± 9.0 ملم (0.35 بوصة) حتى 9.0 م (29.5 قدم) ؛ +/- 25.4 ملم (1.0 بوصة) حتى 22.86 م (75 قدم)

التثبيت:
المعيار:3/4 في إصلاحات الضغط MNPT
الخيارات:المغلفات، الأدوات المزدوجة، الأطراف الفضفاضة


  •
