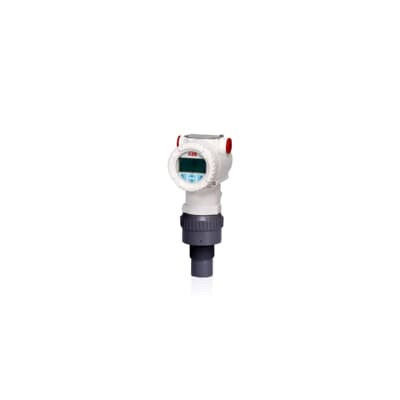

جهاز نقل مستوى الموجات فوق الصوتية المدمج LST300

LST300 هو جهاز إرسال مستوى بالموجات فوق الصوتية عالي الأداء الذي يقيس بدقة المستوى والمسافة وتدفق القناة المفتوحة في نطاقات تصل إلى 10 متر (30 قدم).أداة قياس المستوى المصممة للاستخدام على مستوى السائل في مجموعة واسعة من التطبيقات والصناعات.

تمثل LST300 مستقبل قياس المستوى. على الرغم من أن استخدام أجهزة الإرسال المدمجة الذكية كان جذابًا دائمًا ، إلا أن بعض القيود منعت استخدامها في العديد من التطبيقات.LST300 يزيل تلك العقبات القديمةسواء كنت تواجه خطر الفيضانات أو المواد المعطرة في العملية، LST300 البقاء على قيد الحياة في هذه الظروف بسهولة. مع المعدن في الجزء العلوي و PVDF في الأسفل،LST300 هو أول مقطع فائق الصوتية المدمجة لتكون مقاومة للتآكل على الأداة بأكملهاموافقات حماية الدخول حتى IP68 (اختياري) تضمن أن الجهاز بأكمله يمكن أن ينجو من الفيضانات.

LST300 يجمع بين أحدث وظائف الموجودة على أي الموجات فوق الصوتية في أي فئة، في شكل مضغوط. يصبح التثبيت سهلاً بفضل شاشة الصدى الرسومية والتشخيص المتقدم.تتضمن خوارزمية تصفية الصدى الكاذب جنبا إلى جنب مع أفضل زاوية شعاع في فئتها سهولة التثبيت في المناطق الضيقة مع العديد من العقباتمن خلال تكنولوجيا الزجاج، أنت لا تحتاج إلى فتح الغطاء لتهيئة الأداة.من الصعب أن نصدق أن كل هذه الوظائف متوفرة على جهاز يتم تشغيله بواسطة طاقة حلقة سلكين فقط.

الخصائص:

• جهاز استشعار مستوى مستمر بدون اتصال خال من الصيانة
• أداة ذات سلكين مع الاتصال الرقمي HART
• نطاق قياس يصل إلى 10 م
• نطاق واسع من درجات الحرارة من -40 إلى 85 ̊C
• دقة ±2 ملم أو 0.2٪ من المدى الكامل (الأكبر)
• زاوية شعاع منخفضة تصل إلى 5 درجة مع تصفية الصدى الكاذب للمساحات الضيقة
• تثبيت سهل مع عرض الصدى الرسومية، التشخيص المتقدم وقائمة إعداد سهلة
• تقنية GAP الفريدة تضمن أفضل أداء في أي حالة
• IP66/67 و NEMA 4X (يمكن الغوص إلى عمق 1 متر لمدة 30 دقيقة)
• تمت الموافقة على ATEX و IEC و FM آمنة داخلية وغير مشعلة

الخيارات:

من خلال أزرار الزجاج (TTG) ، أزرار الضغط القياسية أو بدون واجهة HMI

نطاق القياس 6 م (20 قدم) أو 10 م (32 قدم)

تمت الموافقة على FM أو ATEX أو IECEx أو NEPSI ، آمنة بطبيعتها أو غير متوهجة

عقدة قياسية أو قابلة للتمديد أو قابلة للتركيب بسهولة

خيارات تثبيت الشريط

يطلق المعالج الدقيق المدمج في نفس الوقت نبضة إلكترونية ويشغل جهاز توقيت. يحول المحول هذه النبضة الإلكترونية إلى نبضة صوتية.التي موجهة نحو سطح المادة التي يتم قياسهاعندما تلامس النبضة الصوتية سطح المادة، يتم انعكاس الطاقة إلى المحول، الذي يحول الطاقة إلى نبضة إلكترونية.هذه النبضات يتم إرسالها إلى المعالج الصغير، الذي يوقف العداد ويحدد وقت الطيران للإشارة. من خلال الجمع بين سرعة الصوت عبر الهواء و وقت طيران النبض،المعالج الدقيق يحدد مستوى المنتجبرنامج قوي يزيل الصدى الكاذب من الإشارة والمرشحات الإلكترونية تزيل الضوضاء المحيطة

باستخدام حساب وقت الطيران ، ومعرفة ارتفاع السفينة ، يقيس LST بدقة المسافة إلى سطح الهدف باستخدام المعادلة أدناه:

المستوى = الارتفاع -سرعة الصوت × وقت الطيران
2

تغير درجة الحرارة سرعة الصوت، مما يجعل القياس الدقيق أكثر تحديًا. جميع أدوات LST تقيس وتعويض التغيرات في درجة الحرارة في الخلفية،ضمان قياس دقيق في مجموعة واسعة من الظروف البيئية.
