| اسم العلامة التجارية | ABB |
| رقم الموديل | LST400 |
| وثيقة | كتيب المنتج PDF |

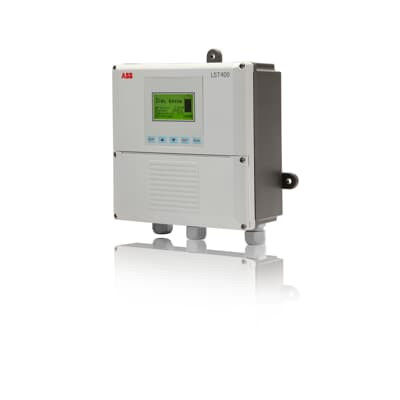

LST400 هو جهاز إرسال مستوى بالموجات فوق الصوتية قادر على قياس مستوى السائل أو التطبيقات الصلبة حتى 50 قدم / 15 متر أو معدلات التدفق في جميع أنواع تطبيقات تدفق القناة المفتوحة.جهاز الإرسال لديه مخرج مشابه واحد 4-20 mADC مع مخرجات HART 7 وخمسة (5) إرساليتم تثبيت محول في الجزء العلوي من الصومعة أو الخزان ، مع التركيز على المادة التي سيتم قياسها.
نظرة عامة
ميكرو معالج جهاز الإرسال يطلق في نفس الوقت نبضة إلكترونية إلى المحول و يبدأ جهاز توقيت المحول يحول هذه النبضة الإلكترونية إلى نبضة صوتيةالتي موجهة نحو سطح المادة التي يتم قياسهاعندما تلامس النبض الصوتي سطح المادة، يتم انعكاس الطاقة إلى المحول، الذي يحول هذه الطاقة المنعكسة إلى نبض إلكتروني.هذه النبضات يتم إرسالها إلى المعالج الصغير، والذي يوقف العداد ويحدد "وقت الطيران" للإشارة. من خلال الجمع بين سرعة الصوت عبر الهواء و "وقت الطيران" للنبض،المعالج الدقيق يحدد مستوى المنتجبرنامج قوي يزيل الصدى الكاذب من الإشارة والمرشحات الإلكترونية تزيل الضوضاء المحيطة
البيانات
الخصائص
المدى إلى 50 قدم / 15 م
معزولة 4 - 20 mA الخروج مع هارت 7
شاشة LCD الرسومية
برنامج تحليلي متكامل
5 إرسالات قابلة للتكوين / 8 آمبر
قابلة للتكوين كمقياس تدفق قناة مفتوحة
دورة المضخة ومراقبة المضخة
إصدارات إحصاء إجمالي عن بعد
المكاسب المتغيرة التلقائية والطاقة للتطبيقات الصعبة
التطبيقات
السوائل المختلفة بما في ذلك خزانات تخزين المياه
المواد الصلبة المتوسطة المدى مثل حمالات التحميل والحقائب
زيت معدني
قياس تدفق القناة المفتوحة في التكوينات التالية:
V-notch
النباتات
الويير
الخيارات
محولات السوائل والمقاومة
طول الكابلات 10m، 20m، 30m 40m أو 50m
أدوات التوجيه
