مولد النيتروجين بسا
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Powerbuilder |
| إصدار الشهادات | CE ISO13485 ISO9001 |
| رقم الموديل | PN3040 |
| وثيقة | كتيب المنتج PDF |

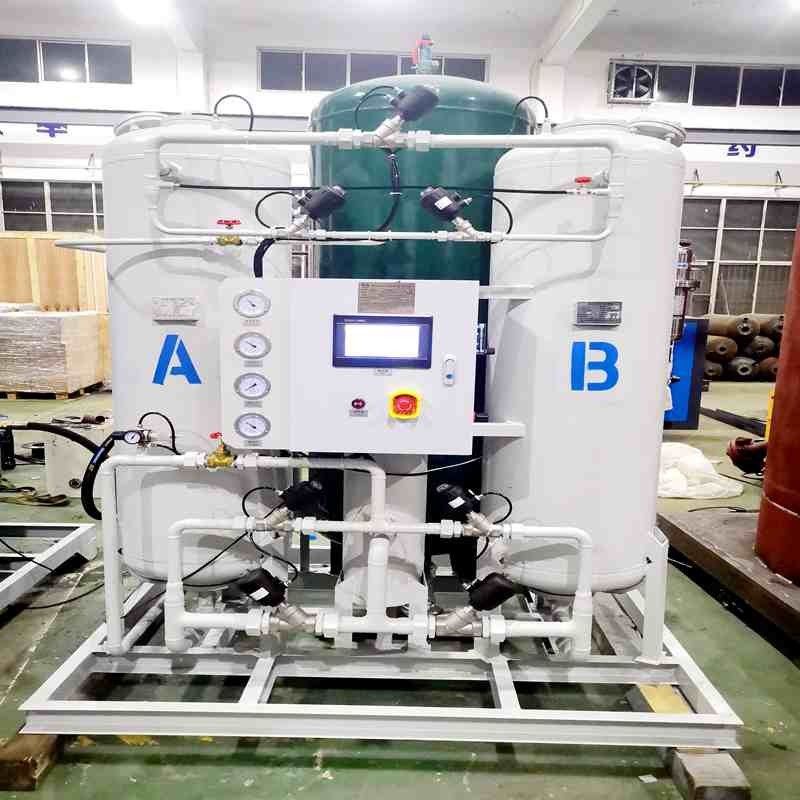

مولد النيتروجين PSA / أنظمة توليد النيتروجين: 40Nm3 / H ، 99.9٪ نقاء ، للأغذية ، المعادن ، الكيميائية
وصف نقاء 99.9% 40Nm3/Hمولد النيتروجين PSAالغذاء، المعادن، الكيماويات
الصناعة المطبقة
لقد كنا مشغولين في جمعيةمولد النيتروجين PSAفي مصنعنا منذ 15 عاما، وتوفير ما يقرب من 400مولد النيتروجين PSAومولدات الأكسجين للعملاء المحليين والدوليين كل عام، بما في ذلك الإنتاج، وتصحيح الأخطاء.
بالتعاون مع (بوركرت فولفز) ، قمنا بتخصيص صمامنا الهوائي ذو التأثير المزدوج من خلال تصميم موازنة الضغط العلوي والمتوسطنحن نستمر في تحسين وتقليل نسبة استهلاك الهواء للمعدات، وبالتالي تحقيق وفورات في الطاقة نسبة استهلاك الطاقة من معداتنا قد وصلت إلى أعلى مستوى في الصينضوضاء جهازنا خاضعة للسيطرة إلى أقل من 55 ديسيبل.
من حيث تدفق العملية، لدينا قطع، لحام، تجميع، ملء المسامير الجزيئية، إزالة الصدأ تلقائيًا، الرش، وإجراءات كاملة ومعدات دعم لتشغيل.
في جانب سلسلة التوريد، نحن نقدم العلامات التجارية الأولى مثل أتلاس كوبكو، إنجرسول راند، جي دي كي، ليوتك، بولايت، هانبيل، وبك للضاغطات الهوائية،ومجففات التبريد من شركة Liutech، وكذلك أنشان جيابينغ و أنكينغ بايليان الدعم.
يمكننا توفير المعدات الداعمة والملحقات
حاليا منتجات شركتنا موجهة للمستخدمين النهائيين والموزعين في جميع أنحاء العالم. نحن نقدم نظم عن بعد مخصصة، تخصيص الألوان، تخصيص واجهة العرض،والعديد من خدمات OEM الأخرىونحن أيضا توفير معدات قياسية ASME وخزانات الضغط لسوق الولايات المتحدة وأستراليا.
من فضلكم اتصلوا بمدير عملائنا من أجل اختيار محدد نأمل أن نصبح شركاءكم الموثوق بهم على المدى الطويل
| المواصفات التقنية لمصنع النيتروجين PN3040 PSA | ||||||
| الكثير | البند | الوصف / المواصفات | ||||
| 1 | النموذج/مكان التصنيع | PN3040 | ||||
| 2 | مبدأ صنع النيتروجين | الـ PSA الـ Pressure swing adsorption PSA التغيير في الضغط (مكونات افتتاحية) | ||||
| 3 | التطبيق | مكان العملية | في الداخل | |||
| البيئة | درجة حرارة البيئة | الحد الأدنى -5 درجة مئوية / الحد الأقصى 50 درجة مئوية / درجة حرارة التصميم 37 درجة مئوية | ||||
| الرطوبة المحيطة | الحد الأدنى 40%RH الحد الأقصى 90%RH | |||||
| 4 | السعة | 40 | Nm3/hr | |||
| 5 | نقاء غاز النيتروجين | ≥99.9 ٪ اختبار عند خروج النيتروجين | ||||
| 6 | مستشعر نقاء النيتروجين | HT-TA261 مجموعة واحدة | ||||
| 7 | مقياس تدفق النيتروجين | مقياس تدفق اليابان SMC 1 مجموعة | ||||
| 8 | ضغط الهواء المضغوط | 0.75 -0.99Mpa | ||||
| 9 | محتوى زيت المدخل | ≤ 0.001mg/m3 | ||||
| 10 | الغبار المتبقي | ≤0.01um | ||||
| 11 | المياه المتبقية | ≤0.069mg/m3 | ||||
| 12 | نقطة الندى الجوية عند دخول الهواء | -15 درجة مئوية | ||||
| 13 | الطلب على الهواء المضغوط النظيف | 2.47 | Nm3/دقيقة | أوصي بضغط الهواء | 18Kw (2.7m3/min 10Bar) أو 15kw (3m3/min 8Bar) | |
| 14 | قطر المدخل | DN32 | ||||
| 15 | قطر المخرج | DN25 | ||||
| 16 | درجة حرارة المدخل القصوى | ماكس 30 درجة مئوية | ||||
| 17 | نطاق ضغط العمل المسموح به | من 7.5 كغ / سم2 إلى 9.9 كغ / سم2 | ||||
| 18 | نموذج/مصدر جراب الكربون الجزيئي | CMS-240 | ||||
| 19 | أنبوب جسد البرج | مجموعتان | ||||
| 20 | خزان عازل الهواء والنيتروجين | خزان التخزين بالأنابيب | ||||
| 21 | خزان الأدوات، صامت | أجهزة الصمت PB ≤55dB ((A) رقم براءة الاختراع:ZL 2015 2 0545860.3 | ||||
| 22 | العلامة التجارية/المصدر للصمام الكهربائي | طائرات (AirTAC) | 7 مجموعات | |||
| 23 | العلامة التجارية/المصدر للصمامات الهوائية | بي بي مخصصة | 11 مجموعة (إثنان للغاز غير المصفح الذي يتم تصريفه تلقائيًا) | |||
| 24 | نظام التحكم | إمدادات الطاقة التحكم | 0.2كيلوواط/مجموعة 220 فولت 50 هرتز | |||
| PLC | شاشة متكاملة لـ Mitsubishi Core / أو Siemens S7-200 Smart | |||||
| صندوق كهربائي | مدمج | مجموعة واحدة | ||||
| الشاشة الملموسة | الشاشة المتكاملة للقلب من Mitsubishi / MCGS | |||||
| 25 | الحجم LxWxH (ملم) / الوزن: ((كغ) | حوالي: 1450*900*1900// 800 كجم | ||||
| 26 | السعر | 含税含运费 交期20 أيام | ||||
2مبادئ عمل مولد النيتروجين PSA
الجهاز المولّد للنيتروجين هو جهاز تلقائي يستخدم الهواء كمادة، ويستخدم جرس الكربون الجزيئي كمصدر،مبدأ تخفيض الضغط للاستيعاب لاستيعاب الأكسجين من الهواء، وبالتالي فصل النيتروجين.
4المؤشرات التقنية
جرب الكربون الجزيئي
جودة عالية، كثافة عالية، رباعية مضغوطة، توازن أعلى / أسفل، محمية بواسطة جهاز استشعار ضغط مخصص.
نحن عادةً نستخدم CMS-240 للنقاء أقل من 99.99%
واستخدم CMS-260 لنقاء 99.999% في خطوة واحدة
5الميزات القياسية
6الخصائص الاختيارية
| العنصر رقم | السعة | النقاء | الحجم ملم | قطر المدخل | قطر المخرج | الوزن كيلوغرام | القوة |
| PN3010 | 10Nm3/H | ≥99.9% | 1000*800*1600 | DN15 | DN15 | 300 | AC220V/0.2KW |
| PN3015 | 15Nm3/H | ≥99.9% | 1200 × 850 × 1900 | DN15 | DN15 | 400 | AC220V/0.2Kw |
| PN3020 | 20Nm3/H | ≥99.9% | 1200 × 850 × 1900 | DN25 | DN15 | 500 | AC220V/0.2Kw |
| PN3025 | 25Nm3/H | ≥99.9% | 1450*900*1900 | DN32 | DN15 | 600 | AC220V/0.2Kw |
| PN3030 | 30Nm3/H | ≥99.9% | 1450*900*1900 | DN32 | DN15 | 700 | AC220V/0.2Kw |
| PN3040 | 40Nm3/H | ≥99.9% | 1450*900*1900 | DN40 | DN15 | 800 | AC220V/0.2Kw |
| PN3050 | 50Nm3/H | ≥99.9% | 1450*900*1900 | DN40 | DN25 | 900 | AC220V/0.2Kw |
| PN3060 | 60Nm3/H | ≥99.9% | 1600 × 1100 × 1950 | DN40 | DN25 | 1100 | AC220V/0.2Kw |
| PN3100 | 100Nm3/hr | ≥99.9% | 1800*1000*2300 | DN40 | DN25 | 1850 | AC220V/0.2Kw |
| PN3120 | 120Nm3/hr | ≥99.9% | 1800*1300*2450 | DN40 | DN25 | 2400 | AC220V/0.2Kw |
| PN3150 | 150Nm3/H | ≥99.9% | 2000*1300*2450 | DN40 | DN25 | 2600 | AC220V/0.2Kw |
| PN3200 | 200Nm3/ساعة | ≥99.9% | 2000*1400*2550 | DN40 | DN25 | 2900 | AC220V/0.2KW |
| PN3250 | 250Nm3/H | ≥99.9% | 2200*1500*2650 | DN50 | DN40 | 3400 | AC220V/0.2KW |
| PN3300 | 300Nm3/H | ≥99.9% | 2500*1600*2680 | DN50 | DN40 | 3600 | AC220V/0.2Kw |
| PN3400 | 400Nm3/H | ≥99.9% | 2500*1600*2900 | DN50 | DN40 | 5000 | AC220V/0.2KW |
| PN3500 | 500Nm3/ساعة | ≥99.9% | 2500*1600*3750 | DN80 | DN65 | 7200 | AC220V/0.2KW |
-التطبيقات...
عملية تصنيع أشباه الموصلات والدوائر المتكاملة حماية الغلاف الجوي، التنظيف، الاسترداد الكيميائي، الخ.
اللحام الانتقائي والتنقية والتغليف بالنيتروجين: أثبتت الحماية العلمية للنيتروجين الخامل أنها خطوة أساسية في إنتاج مكونات إلكترونية عالية الجودة بنجاح.
لحام انتقائي: يستخدم النيتروجين في عمليات لحام انتقائية ، وخاصة في لحام ومحار المكونات الإلكترونية.يقلل من الأكسدة ويضمن المفاصل النظيفة والموثوق بها، تحسين جودة وموثوقية الاتصالات الإلكترونية.
التطهير والتغليف: يستخدم النيتروجين لتطهير وتغليف المكونات الإلكترونية أثناء التصنيع. يستخدم لتحويل الأكسجين والرطوبة ، ومنع الأكسدة والتآكل ،والقضايا المتعلقة بالرطوبة التي يمكن أن تضر بأداء ومدة حياة طويلة للمكونات.
الحماية العلمية من النيتروجين الخامل: الحماية من النيتروجين الخامل هي خطوة حاسمة في إنتاج ناجح للمكونات الإلكترونية عالية الجودة.النيتروجين يساعد على منع الأكسدة، التلوث، والردود الفعلية غير المرغوب فيها خلال عمليات التصنيع المختلفة، وضمان أداء المكونات المتسقة والموثوقة.
إعادة تدفق اللحام: غالبًا ما يتم استخدام النيتروجين في عملية إعادة تدفق اللحام ، والتي تنطوي على ذوبان معجون اللحام لتشكيل اتصالات كهربائية.استخدام النيتروجين يساعد على تقليل الأكسدة وتشكيل الفراغ، مما يؤدي إلى تحسين جودة المفاصل اللحامية والموثوقية العامة.
اختبار المكونات: في حالات معينة، يستخدم النيتروجين أثناء اختبار المكونات لخلق أجواء خاضعة للرقابة.هذا يضمن نتائج الاختبار الموثوقة والدقيقة من خلال تقليل تأثير العوامل الخارجية مثل الرطوبة والأكسجين.
التعبئة، التخفيض، القش مع النيتروجين.
التطبيق في صناعة المعالجة الحرارية ، صلب ، حديد ، نحاس ، المنتجات الألومنيومية التسخين ، الكربون ، حماية فرن درجة حرارة عالية ، تجميع درجة حرارة منخفضة وقطع البلازما لأجزاء المعادن.
يستخدم النيتروجين لخلق جو خال من الأكسجين في العملية الكيميائية ، وتحسين سلامة عملية الإنتاج ، ومصدر الطاقة لنقل السوائل ، وما إلى ذلك:يمكن استخدامه لتطهير النيتروجين من الأنابيب والأوعية في النظام، ملء النيتروجين خزان التخزين، نزع الغاز، الكشف عن التسرب، حماية الغازات القابلة للاشتعال، التحريك التفاعل الكيميائي، حماية إنتاج الألياف الكيميائية،تستخدم أيضاً في هيدروجين الديزل والإصلاح الحفازي.
- تكرير النفط، أنابيب آلة الحاويات، الكشف عن تسرب صناديق التطهير المليئة بالنيتروجين، استرداد زيت حقن النيتروجين.
يستخدم بشكل عام في تغليف الأغذية، وصيانة الأغذية، وتخزين الأغذية، (مرشح التعقيم قابلة للتكوين) ، تجفيف الأغذية وتعقيمها، وتعبئة الأدوية، الغازات البديلة الطبية،الجو لتسليم الدواء، إلخ
عشرة أسئلة شائعة حول مولدات النيتروجين
1ما هي نقاء غاز النيتروجين الذي يمكن لمولد النيتروجين ان ينتجه؟
مولد النيتروجين يمكن أن ينتج غاز النيتروجين من مختلف النقاءات، بدءا من النيتروجين الصناعي القياسي (عادة 95٪ إلى 99٪ النقاء) إلى النيتروجين عالي النقاء (عادة ما يتجاوز 99.9٪) ،وحتى النيتروجين ذات النقاء العالي للغاية (عادة ما يتجاوز 99خيار النقاء يعتمد على متطلبات التطبيق الخاصة.
2ما هو مبدأ عمل مولد النيتروجين؟
يستند مبدأ عمل مولد النيتروجين بشكل أساسي إما إلى تكنولوجيا الامتصاص باستخدام المجرفة الجزيئية أو تكنولوجيا فصل الغشاء.تكنولوجيا الامتصاص تامتص الأكسجين والرطوبة بشكل انتقائي باستخدام مادة امتصاص محددة، مثل المسامير الجزيئية، مع السماح للنيتروجين بالمرور.يستخدم حجم ومرونة جزيئات الغاز لتحقيق فصل النيتروجين من المكونات الغازية الأخرى على غشاء.
3ما هي المدخلات التي يحتاجها مولد النيتروجين وكيف يعمل؟
مولد النيتروجين يحتاج عادة إلى الهواء كمصدر مدخل. عند تشغيل مولد النيتروجين،يتم ضغط الهواء باستخدام ضاغط الهواء ومن ثم يتم معالجته من خلال المستنشقة باستخدام المجرفة الجزيئية أو منفصل الغشاء داخل مولد النيتروجينوأخيرا، يتم الحصول على النيتروجين النقي كمخرج. بعض مولدات النيتروجين قد تتطلب أيضا مصدر الطاقة الكهربائية.
4كيف يختلف مولد النيتروجين عن إمدادات النيتروجين في أسطوانات الغاز؟
عند اتخاذ قرار بين مولد النيتروجين وإمدادات النيتروجين في أسطوانات الغاز ، من المهم النظر في المتطلبات والفوائد المحددة للتطبيق.مولد النيتروجين يوفر ميزة إنتاج النيتروجين المستمر، مما يلغي الحاجة إلى استبدال الأسطوانات ويقدم مرونة أكبر في إمدادات النيتروجين.فهي مفيدة بشكل خاص للتطبيقات التي تتطلب تدفق النيتروجين الثابت وغير المتقطع.
على النقيض من ذلك ، يمكن أن تكون أسطوانات النيتروجين أكثر ملاءمة للتطبيقات التي تتطلب استهلاك أقل للنيتروجين أو الحالات التي تكون فيها قابلية النقل أو قيود المساحة.توفر أسطوانات الغاز مصدراً مناسباً ومحمولاً للنيتروجين يمكن نقله بسهولة واستخدامه في أماكن مختلفةغالبًا ما يتم تفضيلها في السيناريوهات التي تكون فيها الحركة أو المساحة المحدودة أولوية.
يعتمد الاختيار بين مولد النيتروجين وأبواب النيتروجين في نهاية المطاف على عوامل مثل معدل استهلاك النيتروجين واستمرارية الإمدادات المطلوبة واحتياجات قابلية النقل والمساحة المتاحة.سيساعد تقييم هذه العوامل في تحديد أكثر حلول إمدادات النيتروجين ملائمة للتطبيق المحددلضمان توفير النيتروجين بكفاءة وموثوقية.
5ما الذي يجب مراعاته في صيانة مولد النيتروجين؟
صيانة مولد النيتروجين عادة ما تنطوي على التنظيف المنتظم واستبدال المستنشق بالجراثوم الجزيئية أو منفصل الأغشية.فحص وصيانة نظام الهواء المضغوط، مراقبة أداء توليد النيتروجين، الخ متطلبات الصيانة المحددة يجب أن تشير إلى دليل المستخدم أو الإرشادات المقدمة من قبل الشركة المصنعة لمولد النيتروجين.
6ما هي الصناعات المناسبة لمولدات النيتروجين؟
يتم استخدام مولدات النيتروجين على نطاق واسع في صناعات مختلفة ، بما في ذلك الصناعات الصناعية والطبية والأغذية والمشروبات وتطبيقات المختبرات. يتم استخدامها عادة في الصناعات مثل المواد الكيميائية ،الإلكترونياتفي المجال الطبي ، يتم استخدامها في التخدير وتوصيل الغازات. في صناعة الأغذية والمشروبات ، يتم استخدامها في التعبئة والحفظ. في المختبرات ، يتم استخدامها في التخدير.تستخدم للسيطرة الجوية وحماية المعدات.
7ما هو مستوى ضجيج مولد النيتروجين أثناء التشغيل؟
يختلف مستوى ضجيج مولد النيتروجين تبعاً للنموذج والتصميم. بشكل عام ، يكون لمولدات النيتروجين مستويات ضجيج منخفضة ، خاصة عندما تقارن مع أنظمة الهواء المضغوط التقليدية.يمكن الإشارة إلى مستويات الضوضاء المحددة في المواصفات التقنية أو تقارير اختبار الضوضاء لمولد النيتروجين.
8كم من الوقت يستغرق مولد النيتروجين لبدء إنتاج غاز النيتروجين؟
وقت بدء تشغيل مولد النيتروجين يعتمد على النموذج والمواصفات. بشكل عام مولدات النيتروجين لديها أوقات بدء قصيرة،عادة ما تتراوح من بضع دقائق إلى عدة عشرات من الدقائققد تتطلب طاقة أكبر أو متطلبات نقاء أعلى مولدات النيتروجين أوقات تشغيل أطول.
9هل يمكن لمولد النيتروجين أن ينتج في نفس الوقت غاز النيتروجين وغاز الأكسجين؟
الغرض من تصميم مولد النيتروجين هو فصل الأكسجين والنيتروجين لإنتاج غاز النيتروجين عالي النقاء.مولد النيتروجين لا ينتج في نفس الوقت غاز النيتروجين وغاز الأكسجينإذا كان هناك حاجة إلى إنتاج متزامن للنيتروجين والأكسجين، فمن الضروري استخدام معدات أو تقنيات إضافية لمزيد من المعالجة.
10ما هو استهلاك الطاقة لمولد النيتروجين؟
يختلف استهلاك طاقة مولد النيتروجين تبعاً للنموذج والمواصفات وظروف التشغيل. بشكل عام ، فإن مولدات النيتروجين لديها استهلاك طاقة منخفض نسبياً ،وخاصة في مقارنة مع إمدادات النيتروجين التقليدية في أسطوانات الغازعادة ما يتم تعديل مولدات النيتروجين بناءً على الطلب الفعلي على النيتروجين لتحسين كفاءة الطاقة وتقليل استهلاك الطاقة.
