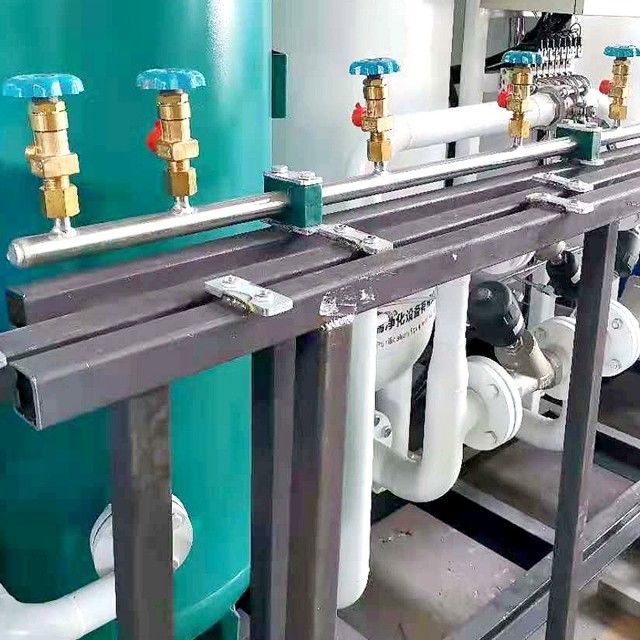

مولد النيتروجين بسا
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Eco-Tech |
| إصدار الشهادات | CE ISO13485 ISO9001 |
| رقم الموديل | EN4350 |
| وثيقة | كتيب المنتج PDF |
وصف نقاء 99.99٪ 350Nm3/Hمولد النيتروجينالغذاء، المعادن، الكيماويات
الصناعة المطبقة
على مدى السنوات الخمس عشرة الماضية، لقد تخصصنا في تجميعمولد النيتروجين PSAفي مصنعنا. كل عام، نحن نقدم ما يقرب من 400مولد النيتروجين PSAوتشمل خدماتنا العملية الإنتاجية بأكملها، بما في ذلك التصنيع والتصحيح.
بالتعاون مع بوركرت فولفز، قمنا بتطوير صمام هوائي فريد من نوعه يعمل بمزدوجمع ميزات التصميم المبتكرة مثل الموازنة الضغط العلوي والمتوسط وألواح فتحة تدفق الهواء، لقد حققنا تحسين مستمر وتقليل نسبة استهلاك الهواء في معداتنا. ونتيجة لذلك حققنا وفورات طاقة ملحوظة.نسبة استهلاك الطاقة في معداتنا تعتبر من بين أعلى في الصينوبالإضافة إلى ذلك، قمنا بتطبيق تكنولوجيا الصمت الخاصة بنا، والتي تتحكم بفعالية في مستوى الضوضاء من أجهزتنا إلى أقل من 55 ديسيبل.
لقد أنشأنا سير عمل شامل يشمل القطع واللحام والتجميعواختبار المعدات والتشغيل بدقةهذا يضمن أن منتجاتنا تلبي أعلى معايير الجودة.
من حيث سلسلة التوريد لدينا، نحن نتعاون مع العلامات التجارية المعروفة مثل أتلاس كوبكو، إنجرسول راند، جي دي كي، ليوتك، بولايت، هانبل، و BKنحن نقدم المجففات المبردة من بولي، أتلاس كوبكو، و ليوتك، فضلا عن المثابرات من أنشان جيابينغ و أنكينغ بايليان. نحن نقدم أيضا مجموعة واسعة من المعدات الداعمة والاكسسوارات لتلبية الاحتياجات المتنوعة لعملائنا.
تقدم شركتنا كل من المستخدمين النهائيين والموزعين في جميع أنحاء العالم. نحن نقدم أنظمة عن بعد مخصصة وخيارات تخصيص الألوان وواجهات عرض مصممة خصيصًا ، من بين خدمات OEM الأخرى.وبالإضافة إلى، نحن نقدم معدات قياسية ASME وخزانات الضغط مصممة خصيصا لتلبية متطلبات الأسواق الأمريكية والأسترالية.
بالنسبة للاختيار الشخصي والاستفسارات، لدينا المديرين العملاء المكرسة متاحة لمساعدتك. نحن نتطلع إلى إقامة شراكة طويلة الأجل على أساس الثقة والموثوقية.
| المواصفات التقنية لمصنع النيتروجين PN4350 PSA | ||||||
| الكثير | البند | الوصف / المواصفات | ||||
| 1 | النموذج/مكان التصنيع | PN4350 | ||||
| 2 | مبدأ صنع النيتروجين | الـ PSA الـ Pressure swing adsorption PSA التغيير في الضغط (مكونات افتتاحية) | ||||
| 3 | التطبيق | مكان العملية | في الداخل | |||
| البيئة | درجة حرارة البيئة | الحد الأدنى -5 درجة مئوية / الحد الأقصى 50 درجة مئوية / درجة حرارة التصميم 37 درجة مئوية | ||||
| الرطوبة المحيطة | الحد الأدنى 40%RH الحد الأقصى 90%RH | |||||
| 4 | السعة | 350 | Nm3/hr | |||
| 5 | نقاء غاز النيتروجين | ≥99.99 ٪ اختبار عند خروج النيتروجين | ||||
| 6 | مستشعر نقاء النيتروجين | HT-TA261 مجموعة واحدة | ||||
| 7 | مقياس تدفق النيتروجين | مقياس تدفق اليابان SMC 1 مجموعة | ||||
| 8 | ضغط الهواء المضغوط | 0.75 -0.99Mpa | ||||
| 9 | محتوى زيت المدخل | ≤ 0.001mg/m3 | ||||
| 10 | الغبار المتبقي | ≤0.01um | ||||
| 11 | المياه المتبقية | ≤0.069mg/m3 | ||||
| 12 | نقطة الندى الجوية عند دخول الهواء | -15 درجة مئوية | ||||
| 13 | الطلب على الهواء المضغوط النظيف | 29.17 | Nm3/دقيقة | أوصي بضغط الهواء | 200 كيلوواط (31.3m3/min 10Bar) أو 185 كيلوواط (32.3m3/min 8Bar) | |
| 14 | قطر المدخل | DN80 | ||||
| 15 | قطر المخرج | DN50 | ||||
| 16 | درجة حرارة المدخل القصوى | ماكس 30 درجة مئوية | ||||
| 17 | نطاق ضغط العمل المسموح به | من 7.5 كغ / سم2 إلى 9.9 كغ / سم2 | ||||
| 18 | نموذج/مصدر جراب الكربون الجزيئي | CMS-240 | ||||
| 19 | أنبوب جسد البرج | مجموعتان | ||||
| 20 | خزان عازل الهواء والنيتروجين | خزان التخزين بالأنابيب | ||||
| 21 | خزان الأدوات، صامت | أجهزة الصمت PB ≤55dB ((A) رقم براءة الاختراع:ZL 2015 2 0545860.3 | ||||
| 22 | العلامة التجارية/المصدر للصمام الكهربائي | AirTAC | 7 مجموعات | |||
| 23 | العلامة التجارية/المصدر للصمامات الهوائية | بي بي مخصصة | 11 مجموعة (إثنان للغاز غير المصفح الذي يتم تصريفه تلقائيًا) | |||
| 24 | نظام التحكم | إمدادات الطاقة التحكم | 0.2كيلوواط/مجموعة 220 فولت 50 هرتز | |||
| PLC | شاشة متكاملة لـ Mitsubishi Core / أو Siemens S7-200 Smart | |||||
| صندوق كهربائي | مدمج | مجموعة واحدة | ||||
| الشاشة الملموسة | الشاشة المتكاملة للقلب من Mitsubishi / MCGS | |||||
| 25 | الحجم LxWxH (ملم) / الوزن: ((كغ) | حوالي: 2500*1600*2900ملم 5500 كجم | ||||
| 26 | السعر | 含税含运费 交期20 أيام | ||||
2مبادئ عمل مولد النيتروجين PSA
الجهاز المولّد للنيتروجين هو جهاز تلقائي يستخدم الهواء كمادة، ويستخدم جرس الكربون الجزيئي كمصدر،مبدأ تخفيض الضغط لامتصاص الأكسجين من الهواء، وبالتالي فصل النيتروجين.
يستمد الهواء كمادة خامة من البيئة. من خلال توفير الهواء المضغوط والطاقة، يمكن إنتاج النيتروجين.يمكن ضبط نقاء النيتروجين بسهولة عن طريق تنظيم إمدادات الهواء المضغوط.
معداتنا ذاتية للغاية، تضمن إنتاج الغاز السريع والقدرة على العمل دون إشراف مستمر. إنتاج النيتروجين يمكن أن يبدأ في غضون 10-15 دقيقة فقط من بدء التشغيل.
تم تصميم المعدات مع الأخذ بعين الاعتبار البساطة، وتحتل مساحة ضئيلة مع استهلاك طاقة ضئيلة وتكاليف منخفضة.
للحفاظ على سلامة وطول العمر للمجاري الجزيئية، نستخدم طريقة العاصفة الثلجية لملء.هذه التقنية تمنع تكسير المسامير الجزيئية التي قد تحدث بسبب تأثير الضغط العالي من تدفق الهواءوبالتالي، يمكن استخدام المسامير الجزيئية بشكل مستمر لفترة طويلة.
من أجل سهولة التشغيل، قمنا بدمج محلل مستورد يسمح بالفحص عبر الإنترنت. هذا المحلل سهل الاستخدام، يتطلب مساحة ضئيلة، يستهلك طاقة منخفضة،وتكلفة الحد الأدنى.
4المؤشرات التقنية
جرب الكربون الجزيئي
جودة عالية، كثافة عالية، رباعية مضغوطة، توازن أعلى / أسفل، محمية بواسطة جهاز استشعار ضغط مخصص.
نحن عادةً نستخدم CMS-240 للنقاء أقل من 99.99%
واستخدم CMS-260 لنقاء 99.999% في خطوة واحدة
5الميزات القياسية
6الميزات الاختيارية
| العنصر رقم | السعة | النقاء | الحجم ملم | قطر المدخل | قطر المخرج | الوزن كيلوغرام | القوة |
| PN4005 | 5Nm3/H | ≥ 99.99٪ | 1200 × 850 × 1500 | DN15 | DN15 | 300 | AC220V/0.2KW |
| PN4010 | 10Nm3/H | ≥ 99.99٪ | 1200*900*1900 | DN15 | DN15 | 500 | AC220V/0.2Kw |
| PN4020 | 20Nm3/H | ≥ 99.99٪ | 1450*900*1900 | DN25 | DN15 | 600 | AC220V/0.2Kw |
| PN4030 | 30Nm3/H | ≥ 99.99٪ | 1450*900*2250 | DN32 | DN15 | 700 | AC220V/0.2Kw |
| PN4040 | 40Nm3/H | ≥ 99.99٪ | 1600 × 1100 × 1950 | DN32 | DN15 | 800 | AC220V/0.2Kw |
| PN4050 | 50Nm3/H | ≥ 99.99٪ | 1700*1100*2200 | DN40 | DN15 | 1000 | AC220V/0.2Kw |
| PN4060 | 60Nm3/H | ≥ 99.99٪ | 1800*1000*2300 | DN40 | DN25 | 1200 | AC220V/0.2Kw |
| PN4070 | 70Nm3/H | ≥ 99.99٪ | 1800*1000*2300 | DN40 | DN25 | 1800 | AC220V/0.2Kw |
| PN4080 | 80Nm3/H | ≥ 99.99٪ | 1800*1000*2300 | DN40 | DN25 | 1900 | AC220V/0.2Kw |
| PN4100 | 100Nm3/H | ≥ 99.99٪ | 1800*1300*2450 | DN40 | DN25 | 2500 | AC220V/0.2Kw |
| PN4120 | 120Nm3/H | ≥ 99.99٪ | 1800*1300*2450 | DN40 | DN25 | 2600 | AC220V/0.2Kw |
| PN4150 | 150Nm3/H | ≥ 99.99٪ | 2000*1300*2450 | DN40 | DN25 | 2900 | AC220V/0.2Kw |
| PN4200 | 200Nm3/ساعة | ≥ 99.99٪ | 2200*1500*2650 | DN50 | DN40 | 3400 | AC220V/0.2Kw |
| PN4250 | 250Nm3/H | ≥ 99.99٪ | 2500*1600*2680 | DN50 | DN40 | 3800 | AC220V/0.2Kw |
| PN4300 | 300Nm3/H | ≥ 99.99٪ | 2500*1600*2900 | DN50 | DN40 | 5000 | AC220V/0.2Kw |
| PN4350 | 350Nm3/H | ≥ 99.99٪ | 2500*1600*2900 | DN80 | DN50 | 5500 | AC220V/0.2KW |
| PN4400 | 400Nm3/H | ≥ 99.99٪ | 3000*2000*3750 | DN80 | DN50 | 7500 | AC220V/0.2Kw |
-التطبيقات...
عملية تصنيع أشباه الموصلات والدوائر المتكاملة حماية الغلاف الجوي، التنظيف، الاسترداد الكيميائي، الخ.
اللحام الانتقائي والتنقية والتغليف بالنيتروجين. أثبتت حماية النيتروجين الجامدة العلمية أنها خطوة أساسية في الإنتاج الناجح للمكونات الإلكترونية عالية الجودة.
التعبئة، التخفيض، القش مع النيتروجين.
التطبيق في صناعة المعالجة الحرارية ، صلب ، حديد ، نحاس ، المنتجات الألومنيومية التسخين ، الكربون ، حماية فرن درجة حرارة عالية ، تجميع درجة حرارة منخفضة وقطع البلازما لأجزاء المعادن.
يستخدم النيتروجين لخلق جو خال من الأكسجين في العملية الكيميائية ، وتحسين سلامة عملية الإنتاج ، ومصدر الطاقة لنقل السوائل ، وما إلى ذلك:يمكن استخدامه لتطهير النيتروجين من الأنابيب والأوعية في النظام، ملء النيتروجين خزان التخزين، نزع الغاز، الكشف عن التسرب، حماية الغازات القابلة للاشتعال، التحريك التفاعل الكيميائي، حماية إنتاج الألياف الكيميائية،تستخدم أيضاً في هيدروجين الديزل والإصلاح الحفازي.
- تكرير النفط، أنابيب آلة الحاويات، الكشف عن تسرب صناديق التطهير المليئة بالنيتروجين، استرداد زيت حقن النيتروجين.
يستخدم بشكل عام في تغليف الأغذية، وصيانة الأغذية، وتخزين الأغذية، (مرشح التعقيم قابلة للتكوين) ، تجفيف الأغذية وتعقيمها، وتعبئة الأدوية، الغازات البديلة الطبية،الجو لتسليم الدواء، إلخ
عشرة أسئلة شائعة حول مولدات النيتروجين
1ما هي نقاء غاز النيتروجين الذي يمكن لمولد النيتروجين ان ينتجه؟
مولد النيتروجين يمكن أن ينتج غاز النيتروجين من مختلف النقاءات، بدءا من النيتروجين الصناعي القياسي (عادة 95٪ إلى 99٪ النقاء) إلى النيتروجين عالي النقاء (عادة ما يتجاوز 99.9٪) ،وحتى النيتروجين ذات النقاء العالي للغاية (عادة ما يتجاوز 99خيار النقاء يعتمد على متطلبات التطبيق الخاصة.
2ما هو مبدأ عمل مولد النيتروجين؟
يستند مبدأ عمل مولد النيتروجين بشكل أساسي إما إلى تكنولوجيا الامتصاص باستخدام المجرفة الجزيئية أو تكنولوجيا فصل الغشاء.تكنولوجيا الامتصاص تمتص الأكسجين والرطوبة بشكل انتقائي باستخدام مادة امتصاص محددة، مثل المسامير الجزيئية، مع السماح للنيتروجين بالمرور.يستخدم حجم ومرونة جزيئات الغاز لتحقيق فصل النيتروجين من المكونات الغازية الأخرى على غشاء.
3ما هي المدخلات التي يحتاجها مولد النيتروجين وكيف يعمل؟
4كيف يختلف مولد النيتروجين عن إمدادات النيتروجين في أسطوانات الغاز؟
الفرق الرئيسي بين مولد النيتروجين وإمدادات النيتروجين في أسطوانات الغاز يكمن في طريقة إمدادات النيتروجين. مولد النيتروجين يستخرج النيتروجين من الهواء باستمرار،توفير إمدادات النيتروجين المستمرة دون الحاجة إلى استبدال الأوعيةعلى النقيض من ذلك ، فإن إمدادات النيتروجين في أسطوانات الغاز تتطلب استبدال الأسطوانات بشكل دوري ، ويتم تقييد كمية الإمدادات بسعة الأسطوانة.
5ما الذي يجب مراعاته في صيانة مولد النيتروجين؟
صيانة مولد النيتروجين عادة ما تنطوي على التنظيف المنتظم واستبدال المستنشق بالجراثوم الجزيئية أو منفصل الأغشية.فحص وصيانة نظام الهواء المضغوط، مراقبة أداء توليد النيتروجين، الخ متطلبات الصيانة المحددة يجب أن تشير إلى دليل المستخدم أو الإرشادات المقدمة من قبل الشركة المصنعة لمولد النيتروجين.
6ما هي الصناعات المناسبة لمولدات النيتروجين؟
يتم استخدام مولدات النيتروجين على نطاق واسع في صناعات مختلفة ، بما في ذلك الصناعات الصناعية والطبية والأغذية والمشروبات وتطبيقات المختبرات. يتم استخدامها عادة في الصناعات مثل المواد الكيميائية ،الإلكترونياتفي المجال الطبي ، يتم استخدامها للتخدير وتوصيل الغازات. في صناعة الأغذية والمشروبات ، يتم استخدامها للتعبئة والحفظ. في المختبرات ، يتم استخدامها في المختبرات.تستخدم للسيطرة الجوية وحماية المعدات.
7ما هو مستوى ضجيج مولد النيتروجين أثناء التشغيل؟
يختلف مستوى ضوضاء مولد النيتروجين تبعاً للنموذج والتصميم. بشكل عام، يكون لمولدات النيتروجين مستويات ضوضاء منخفضة، وخاصة عند مقارنتها بأنظمة الهواء المضغوط التقليدية.يمكن الإشارة إلى مستويات الضوضاء المحددة في المواصفات التقنية أو تقارير اختبار الضوضاء لمولد النيتروجين.
8كم من الوقت يستغرق مولد النيتروجين لبدء إنتاج غاز النيتروجين؟
وقت بدء تشغيل مولد النيتروجين يعتمد على النموذج والمواصفات. بشكل عام مولدات النيتروجين لديها أوقات بدء قصيرة،عادة ما تتراوح من بضع دقائق إلى عدة عشرات من الدقائققد تتطلب طاقة أكبر أو متطلبات نقاء أعلى مولدات النيتروجين أوقات تشغيل أطول.
9هل يمكن لمولد النيتروجين أن ينتج في نفس الوقت غاز النيتروجين وغاز الأكسجين؟
الغرض من تصميم مولد النيتروجين هو فصل الأكسجين والنيتروجين لإنتاج غاز النيتروجين عالي النقاء.مولد النيتروجين لا ينتج في نفس الوقت غاز النيتروجين وغاز الأكسجينإذا كان هناك حاجة إلى إنتاج متزامن للنيتروجين والأكسجين ، فمن الضروري استخدام معدات أو تقنيات إضافية لمزيد من المعالجة.
10ما هو استهلاك الطاقة لمولد النيتروجين؟
يختلف استهلاك طاقة مولد النيتروجين تبعاً للنموذج والمواصفات وظروف التشغيل. بشكل عام ، فإن مولدات النيتروجين لديها استهلاك طاقة منخفض نسبياً ،وخاصة في مقارنة مع إمدادات النيتروجين التقليدية في أسطوانات الغازعادة ما يتم تعديل مولدات النيتروجين بناءً على الطلب الفعلي على النيتروجين لتحسين كفاءة الطاقة وتقليل استهلاك الطاقة.
