| اسم العلامة التجارية | ABB |
| رقم الموديل | LM200 |
| وثيقة | كتيب المنتج PDF |

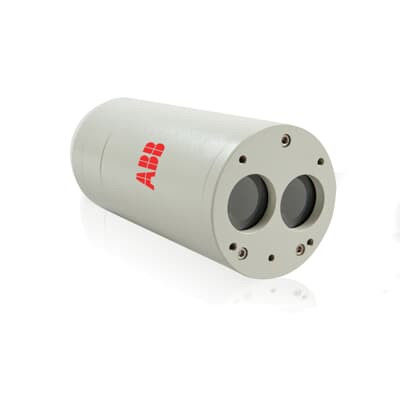

جهاز استشعار مستوى وموقع لمسافة الليزر عالية الأداء
ليزر LM200 هو أداة قياس المسافة القائمة على الليزر تستخدم في أنظمة التحكم في العملية.يحسب المعالج الصغير المضمن المسافة من خلال مضاعفة سرعة الضوء بالوقت الذي يستغرقه نبض الليزر للسفر من الأداة إلى الهدف والعودة.
يستخدم الليزر القياس ضوء الأشعة تحت الحمراء غير المرئية. هناك ليزر هدف مرئي ثاني للمساعدة في محاذاة ليزر القياس.شعاع الليزر لديه اختلاف صغير جدا بحيث استهداف دقيق سهل حتى في الصوامع أو السفن التي لديها هياكل داخلية.
الخصائص:
· جهاز استشعار مستوى مستمر خال من الصيانة ودون اتصال
· نطاق يصل إلى 190 م (623 قدم) لتطبيقات مستوى
· نطاق يصل إلى 400 متر (1312 قدم) لتطبيقات تحديد الموقع
· إعداد سهل وبديهي
· لا حاجة إلى معايرة
· مراقبة مستمرة لمستويات المواد الصلبة الحبيبية والسوائل غير الشفافة
· يقيس المواد الصلبة والسوائل غير الشفافة في أي زاوية
· اكتشاف النبض الأخير لقياس الضوء والغبار المتوسط
· مؤشر ليزر مدمج لتحديد الموازنة الدقيقة في الأوعية الضيقة أو العالية
· التنظيم التلقائي لقياس جميع المستويات
· تتوفر نظارات ساخنة غير مكثفة لمنع مشاكل التكثيف
لا يوجد تباين شعاع = لا يوجد صدى كاذب
· حجرة الألومنيوم الصلبة والقوية
· تصنيفات CSA و ATEX و IECEx للغلاف الجوي المحتمل الانفجار
الخيارات:
· العديد من خيارات التثبيت
· جهاز التكوين (LCD2)
· البصريات غير المكثفة (عدسة ساخنة)
LM200 يستخدم نبضة ليزر عالية السرعة لقياس المسافة.يتم إصدار ضوء الليزر نحو السطح ويعكس جزء منه مرة أخرى إلى الجهاز حيث يتم اكتشافه بواسطة جهاز استقبال بصري حساسالوقت الذي يستغرقه الضوء للسفر إلى السطح والعودة إلى الجهاز يتناسب مباشرة مع المسافة بين الجهاز والسطح.باستخدام حساب وقت الطيران، ومعرفة ارتفاع الوعاء، LM200 يقيس بدقة المسافة إلى سطح الهدف باستخدام المعادلة أدناه:
المستوى = الارتفاع -سرعة الضوء × وقت الطيران
2
الخصائص الفريدة للضوء الليزر تعطي LM200 مزايا أداء كبيرة على التقنيات الأخرى.شعاع المدى الطويل يمكن أن يقيس كل من المسافات القريبة والبعيدة في حين أن طول الموجة البصري يجعل من السهل تقييم التطبيقاتإذا كان بإمكانك رؤية السطح بوضوح، فإن جهاز LM200 يمكنه قياس المستوى.
يسمح التباين الضيق للشعاع الخاص بالليزر بالهدف المباشر إلى سطح الهدف دون تدخل من الهيكل أو المواد الساقطة.مع كل من المخرجات المتواصلة 4-20 mA ومخرجات رله نقطة واحدة، يمكن لـ LM200 أن تعمل كجهاز استشعار للتحكم في العملية مع توفير إنذارات عالية ومنخفضة في وقت واحد.
