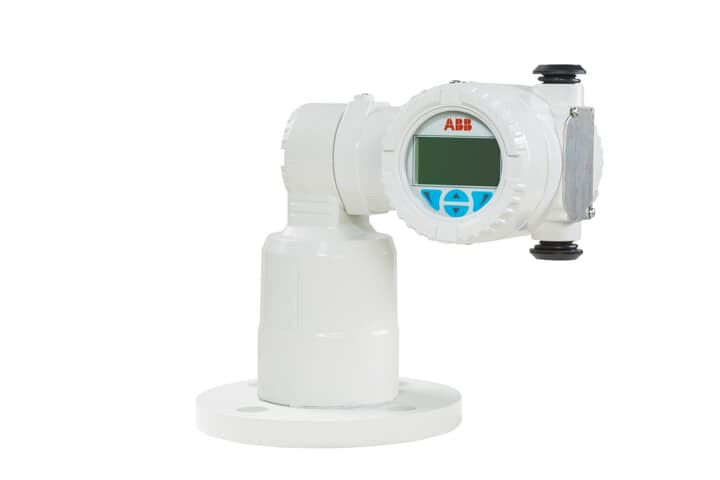

جهاز إرسال مستوى الليزر LLT100

القياس

• النطاق
  0.5 إلى 30 متر (2 إلى 100 قدم) للسوائل
  0.5 إلى 100 متر(2 إلى 330 قدم) بالنسبة للمواد الصلبة
  0.5 م إلى 200 م (2 قدم إلى 660 قدم) لتطبيقات تحديد المواقع مع الهدف العاكس

• القرار
  5 ملم

• الدقة النموذجية
  ±11 ملم (0.4 بوصة)

• شعاع القياس
  طول موجة الليزر: 905 نانومتر، آمن للعين، الفئة 1

• تباين شعاع الليزر
  < 0.35 درجة

• الظروف البيئية

• درجة حرارة العمل
  من 40 إلى +60 درجة مئوية (من 40 إلى +140 درجة فهرنهايت) ، حتى 280 درجة مئوية (535 درجة فهرنهايت) مع أنبوب التبريد

• درجة حرارة التخزين
  من 40 إلى +85 درجة مئوية (-40 إلى +185 درجة فهرنهايت)

• درجة حرارة البقاء
  من 40 درجة مئوية إلى 80 درجة مئوية

• ضغط العملية
  النموذج الأساسي: 1 إلى + 2 بار (29 psi)
  نموذج صحي: 1 إلى +1 بار (15 psi)
  نموذج الضغط: 1 إلى +49.6بار (719 psi) ، اعتماداً على اللحاء

الناتج

• التناظرية
  4 إلى 20 مآ، متوافقة مع NAMUR
• رقمية
  HART 7 (مخرج متعدد المتغيرات)
• التواصل
  HMI المحلي، EDD/DTM، المحمول

إمدادات الطاقة

• يتم تشغيلها من الحلقة
  4 إلى 20 مآ، 16 إلى 42 فولت DC
• خيار العدسة المحمية
  24 فولت DC (3W)

الميكانيكية

• مادة الحجرة
  الألومنيوم المطلي بالمسحوق (القياسية) ، 316L الفولاذ المقاوم للصدأ (اختياري)
• الأبعاد
  الـ فليانج المسطح العالمي W 247 x H 215 x D 165 مم (9.7 x 8.5 x 6.5 بوصة)
  الدرجة 150 - الرفع الرفع W 240 x H 242 x D 154 ملم (9.5 x 9.5 x 6.1 بوصة)
  فئة 300 - فليانج مرتفع W 247 × H 242 × D 165 مم (9.7 × 9.5 × 6.5 بوصة)
  DIN PN 16 - الرفع فليانج W 247 x H 242 x D 165 مم (9.7 بوصة x 9.5 x 6.5 بوصة)
  DIN PN 40 - رفعت الجهاز الرفيع W 247 × H 242 ملم × D 165 (9.7 × 9.5 × 6.5 بوصة)
  الـ فلانج النظيف W 223 x H 215 x D 137 ملم (8.8 x 8.5 x 5.4 بوصة)
• وزن النموذج القياسي
  الحجرة من الألومنيوم مع شراع الألومنيوم العالمي: 3.7 كجم (8.2 رطل)
  - 316L محفظة SST مع شراع الفولاذ المقاوم للصدأ العالمي: 8.6 كجم (19.0 رطلا)
• وزن النموذج ذو الضغط القياسي
  - غطاء من الألومنيوم: 6.7 إلى 7.2 كجم (14.8 إلى 15.9 رطل) ، اعتمادا على الجهاز
  علبة 316L SST: 10.0 إلى 10.5 كجم (22.1 إلى 23.2 رطلا) ، اعتمادا على اللحاء
• وزن النموذج الصحي
  الحجرة من الألومنيوم: 5.8 كجم (12.8 رطل)
  - 316L محفظة SST: 9.1 كجم (20.1 رطلا)
• فئة الحماية
  IP66 / IP67 / Nema 4 (إصدار SS 4X)
• تثبيت العملية
  الـ فلنج (ASME 2، DN50)
  إصلاح صحي / ثلاثي المقبض 4 بوصة (ISO2852)
• أجزاء مبللة
  ألومنيوم، نافذة بوروسيليكات مسبوكة (النموذج الأساسي)
  316L SST، نافذة بوروسيليكات مسبوكة (نموذج أساسي، نموذج صحي)
  316L SST، نافذة بوروسيليكات مصهر (نماذج الضغط العالي)

العملية

• العرض
  عرض LCD متكامل 128x64 بكسل مع واجهة TTG (من خلال الزجاج)
• ميزات البرنامج
  حساب الحجم، التخفيف، التصفية، الحدود/إنذارات، العرض المحدد من قبل المستخدم ((مع واجهة HMI)
• الموافقات المعتمدة CE، ATEX، IECEx، FM، 3A
